ЗИПС-III-УЛЬТРА СЭНДВИЧ-ПАНЕЛЬ С КРЕПЕЖОМ

Самая эффективная в соотношении «толщина/результат» конструкция для дополнительной звукоизоляции стен и потолков.

Система для дополнительной звукоизоляции стен и перекрытий. Эффективна в отношении большинства бытовых шумов: речь, плач, лай собак, теле-радио аппаратура средней мощности, бытовой ударный шум. Рабочий диапазон системы от 100 Гц.

Панельная звукоизолирующая система ЗИПС-III-Ультра применяется при строительстве и реконструкции зданий для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен, перегородок, а также железобетонных перекрытий. Преимущественно применяется в жилых помещениях: квартирах и коттеджах.

СОСТАВ.

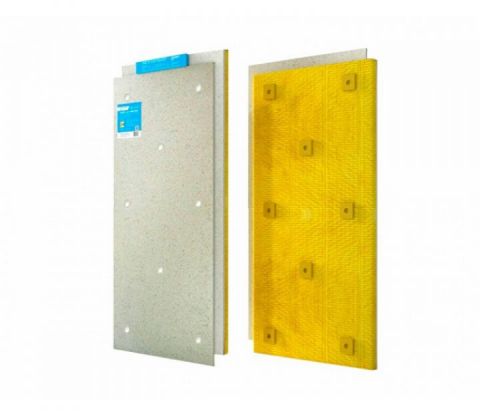

Панельная звукоизолирующая система ЗИПС-III-Ультра состоит из сэндвич-панелей толщиной 42,5 мм и специальных финишных гипсокартонных листов AKU-line 12,5 мм. Сэндвич-панель Ультра представляет собой комбинацию слоя ГВЛ и штапельного стекловолокна. Для опоры на стену или перекрытие в конструкции применяются восемь специальных виброизоляторов из материала Sylomer. В свободном состоянии данные опоры выступают более чем на 10 мм над плоскостью сэндвич-панели, но при монтаже они поджимаются и общая толщина системы вместе с финишным слоем гипсокартона равна 55 мм. Каждая сэндвич-панель содержит восемь виброизолирующих узлов крепления, посредством которых она монтируется к стенам или перекрытиям.

ХРАНЕНИЕ.

Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадение на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания.

ТЕХНОЛОГИЯ МОНТАЖА

Панельная система ЗИПС-III-Ультра монтируется в строгом соответствии с Инструкцией по монтажу.

РАЗМЕРЫ:

Рабочий размер (без площади гребней) панелей: 1200 х 600 мм.
Толщина сэндвич-панели: 42,5 мм.
Толщина системы с финишным слоем ГКЛ: 55 мм.

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Вес панели: 19 кг.
Поверхностная плотность системы: 38 кг/м2.

ИЗОЛЯЦИЯ ВОЗДУШНОГО ШУМА.

Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:

Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-III-Ультра: ?Rw = 11 – 13 дБ
